ZN85-40.5型

户外内流高压真空断路器

ZN85-40.5型手车式户内高压真空断路器(以下简称断路器)是根据独特的设计概念并结合市场需求而研发的新一代三相交流50Hz,额定电压为40.5kV的户内开关设备,它可供工业企业、发电厂及变电站作为电器设备的控制和保护,并适用于频繁操作的场所。

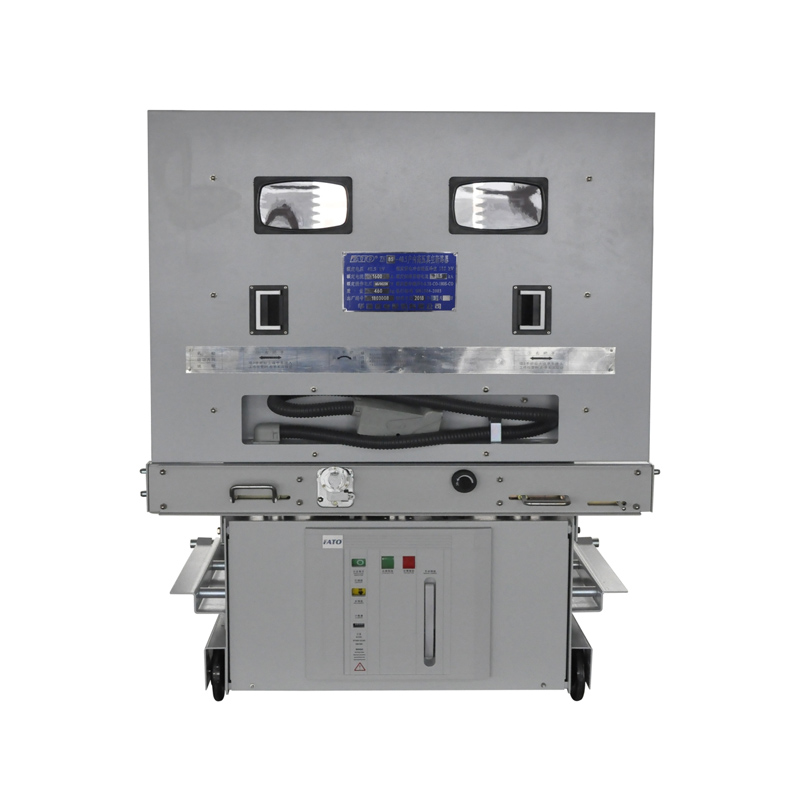

ZN85-40.5型户外内流高压真空断路器
介绍 文档 证书 相关产品

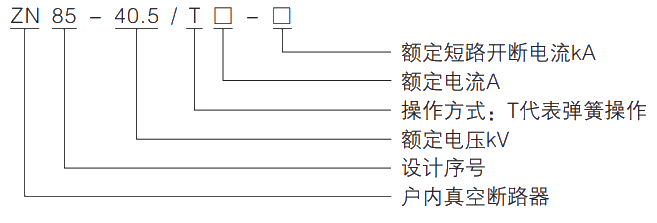

型号及含义


正常使用条件

1.环境温度不高于+40℃,不低于-10℃(允许在-30℃时储运)。
2.海拔高度不超过1500m。
3.相对湿度:日平均不大于95%,月平均值不大于90%,饱和蒸汽压日平均值不大于2.2 x 10-3Mpa,月平均值不大于1.8 × 10-3Mpa。
4.地震烈度不超过8度。
5.没有火灾,爆炸危险,严重污秽,化学腐蚀以及剧烈震动的场所。


结构特点

1.总体结构:该断路器采用操作机构和一次部分上下布置的型式,有效地降低了断路器的深度。断路器其总体布局合理、美观、简洁,体积小巧、操作灵活,具有电气性能可靠、使用寿命长、检修方便、免维护的特点,适用于多种场合和运行条件比较苛刻的工作场所。

2.一次结构:断路器配用的灭弧室采用固封极柱型式,固封极柱产品是环氧树脂绝缘材料把真空灭弧室和主回路导电元件,绝缘支撑可靠地结合封接成整体,使产品耐环境污秽能力强。

具有装配简单、绝缘强度高、高可靠性、产品一致性好、免维护等独特优势。

注:一次结构也可采用绝缘筒形式。

3.操作结构:操动机构采用专门为这种新型断路器设计的模块化弹簧操动机构,安装在框架内。其结构特点更适合这种断路器的上下布置形式,并成为断路器整体结构中不可分割的一部分。机构设计简单,输出曲线与灭弧室的要求配合良好,其性能更适合40.5kV真空断路器的特点和要求。

4.线路板:模块化二次控制线路板,采用带自扣紧的插接头,既方便更换,也保证了电气连接的可靠性。

5.分合储能指示:盖上断路器的面板之后,清晰的指示断路器的分合储能状态。

6.分合闸单元:分合闸单元结构简单,动作灵活可靠,分闸力度轻,从根本上杜绝了合闸后拒分的故障发生。合闸从根本上杜绝了合闸后不保持、不合闸等故障的发生。

7.油缓冲器:高性能的分闸缓冲器可减少断路器在分闸时动触头过冲或反弹幅值,降低了断路器分闸时电弧重燃的概率,并保证了真空灭弧室波纹管的机械寿命。

8.表面处理:80%的机构零件表面采用镀镍磷合金处理,大大提高了零部件的防腐能力,确保机械始终如一的稳定品质。
