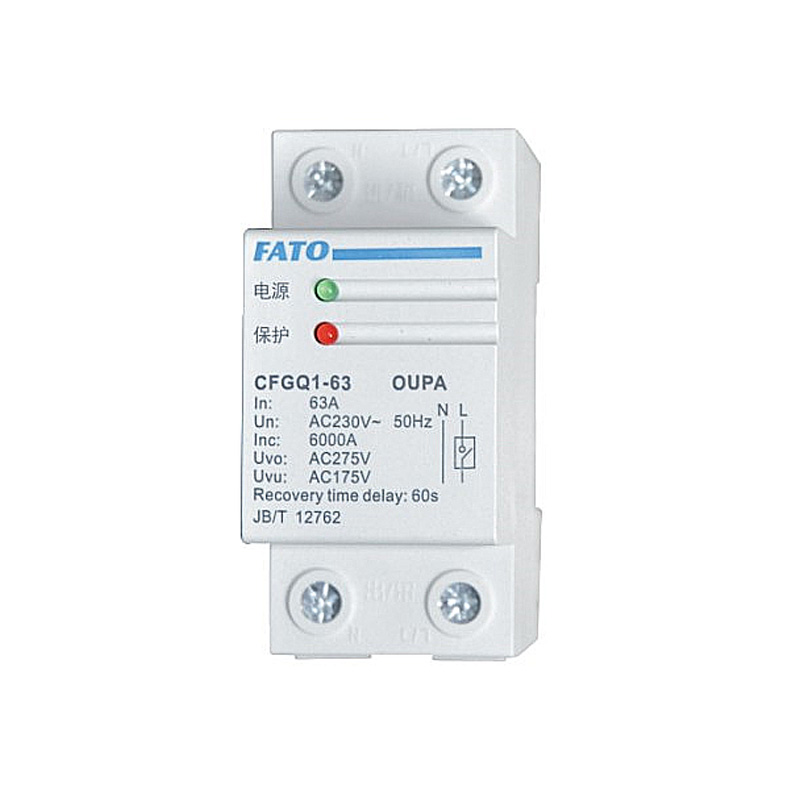

CFGQ1系列

自恢复式过欠压保护器

CFGQ1系列自恢复式过欠压保护器(OUPA)适用于交流50Hz,工作电压AC230V的电气线 路中;广泛应用于家用及类似用途场合,本产品结构紧凑,外形美观,可与DZ47-63系列产品并轨安装。

CFGQ1系列自恢复式过欠压保护器
介绍 文档 证书 相关产品
适用范围

CFGQ1系列自恢复式过欠压保护器(OUPA)适用于交流50Hz,工作电压AC230V的电气线 路中;广泛应用于家用及类似用途场合,本产品结构紧凑,外形美观,可与DZ47-63系列产品并轨安装。
符合标准:JB(T12762-2015、JGJ242-2011。

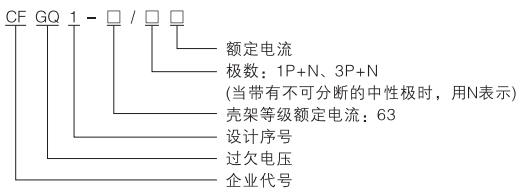

型号含义


工作条件

● 海拔高度不超过2000m;
● 周围温度正常范围:-5℃~+40℃,24h平均值不超过+35℃;
● 在+40℃时空气相对湿度不超过50%,在较低温度下可以允许有较高的相对湿度;例如在+ 20℃时相对湿度为90%,并考虑因温度变化产生的产品表面上的凝露;
● 污染等级2级;
● 安装类别:II、Ill类;
● 安装型式:采用TH35-7.5型安装导轨安装;
● 安装面与垂直面的倾斜角度不超过5宅;
● 安装条件:安装场所的外磁场任何方向均不应超过地磁场的5倍,控制器一般垂直安装,安装处应无显著冲击和振动;
●用螺钉压紧接线。

结构特征

CFGQ1系列自恢复式过欠压保护器(OUPA)主要由绝缘外壳、电子组件板、过欠压检测元件等组成。其工作原理为:其根据市电电压过高或过低,能延时且自动切断电源,以达到保护电器及人身安全;当市电电压恢复正常时,保护器自动接通电源,恢复供电,实现全自动控制。
